排布流程
1、實測實量
實測房間尺寸、地面平整度、墻面內粉完成后平整度及垂直度數據，以計算面磚排列。
2、確定安裝厚度
根據實測實量數據確定具體安裝厚度（包括面磚與底子灰厚度）。一般而言，地磚安裝厚度為4-5CM，其中衛生間地磚在整體上應設置坡度，以便排水；墻面磚安裝厚度為2-3CM。
3、確定面磚的排布（施工）順序
以瓷磚壓向決定面磚排布（施工）順序，要求位于門口位置正視，側墻壓橫墻，墻磚壓地磚。排布順序即先地磚，后墻磚，先橫墻，后側墻。
4、Revit初步排布
利用Revit進行初步排布，內墻飾面磚排布時先橫墻，后縱墻，地磚先縱向，后橫向（主入口至室內為橫向），具體排布要求見本文第三部分。

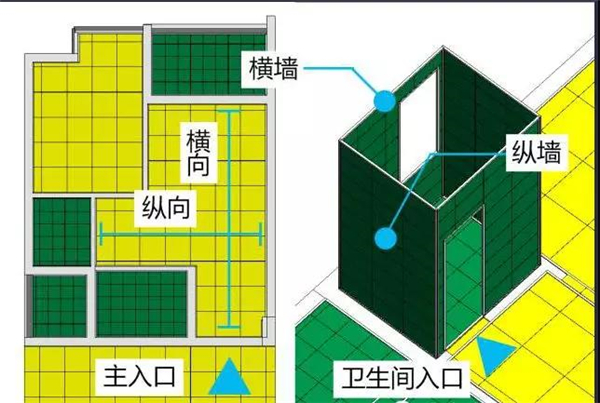

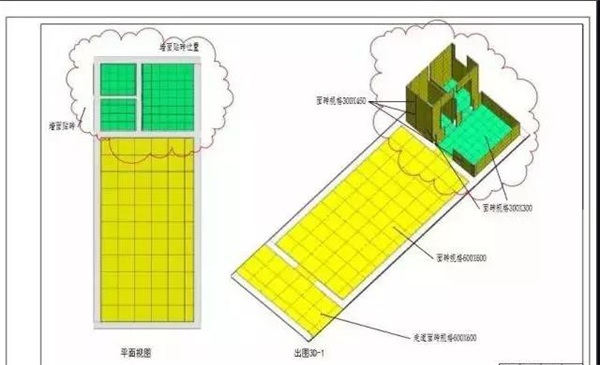

地磚縱向、橫向與墻磚縱墻、橫墻
5、班組調正
由泥工班組對初步排布方案進行調正，經驗專業班組經驗使方案更具施工可行性。
6、Revit出模型與CAD出圖
由Revit導出最終方案的CAD排布圖，同時結合Revit模型對泥工班組進行整體交底。
02項目裝修面磚概況
外墻面磚規格：45mm*95mm
陽臺墻面磚規格：300mm*450mm（貼至窗底900mm高，無腰線磚）
衛生間、廚房墻面磚規格：300 mm *300 mm
陽臺、衛生間、廚房地面磚規格：300 mm *300 mm
宿舍、走廊地面磚規格：600 mm *600 mm
注：外墻面磚用的小瓷磚，基本不需裁磚，故不做排布；踢腳磚、樓梯為定制磚，故不做排布。
03排磚要求
1、碎磚的尺寸要求：參規范《GB50327-2001：住宅裝飾裝修工程施工規范》中有要求，即墻磚的非整磚寬度不宜小于整磚尺寸的1/3；且非強規，其余要求，均為以訛傳訛。地磚的碎磚尺寸無要求。
2、成本控制要求：主要是損耗率，盡可能用整磚，或碎磚能組合成整磚。
3、美觀性要求：適當考慮美觀，保證美觀和損耗率的合理，省磚同時兼顧效果。
04排磚方案
1、宿舍地面磚排布方案：

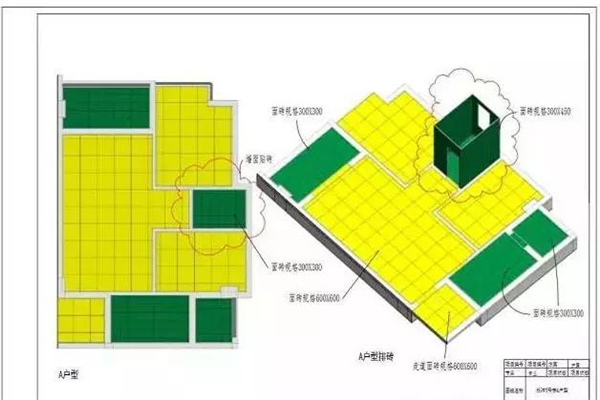

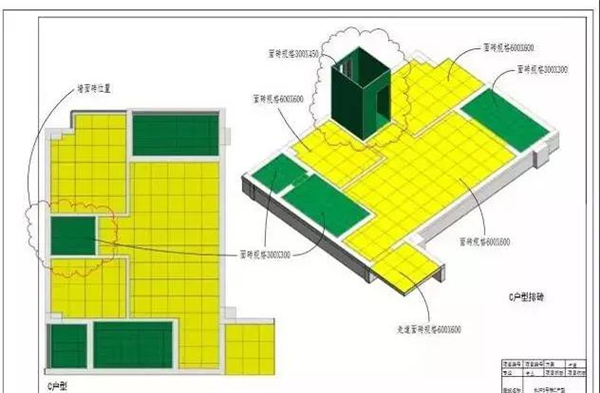

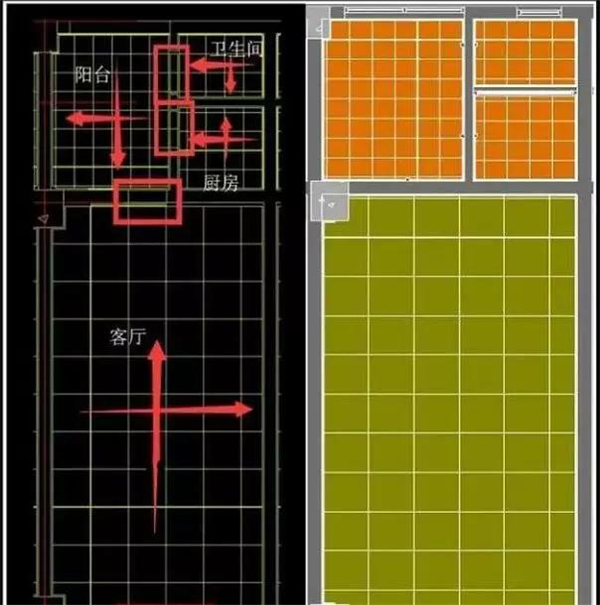

原則：除不規則部位，盡量用整磚。鋪磚時減少裁磚，非整磚不得使用小磚。方型、矩型、大面積地面宜以進門主視線陰角或陽角起整磚。 非整磚要使用在次要部位、陰角處及視線不明顯的部位；如門后側、窗間墻、地面邊墻或柜下，但須一致、對稱。如下圖1#棟戶型。
箭頭表示收磚方向，方框?yàn)殚T位置
陽臺朝西面洗漱柜方向收磚，朝南面客廳門檻收磚（陽臺降板），陽臺到衛生間、廚房的過門磚與陽臺對縫合模數。
衛生間朝西面陽臺門檻收磚（衛生間降板），朝南面衛生間門后側收磚。
廚房朝西面陽臺門檻收磚（廚房降板），朝南面廚房門后側收磚。
客廳朝東面擺床方向收磚，朝北面進門主視線收磚（過道降板），客廳到陽臺、過道的過門磚與客廳對縫合模數。

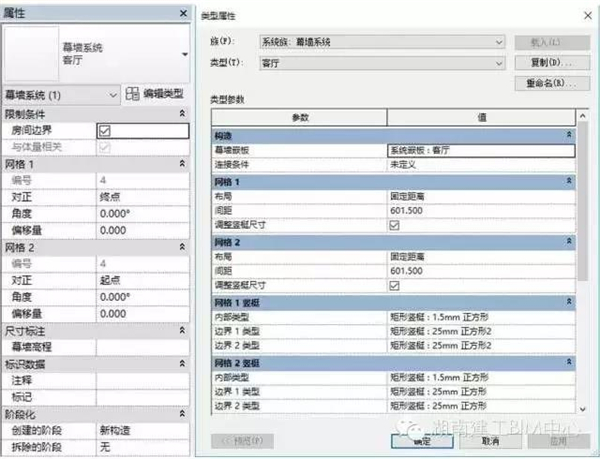

實現方法：利用revit軟件幕墻系統功能實現，如下圖所示客廳排磚設置。
對正方向設定即為收磚方向，幕墻嵌板即為客廳墻磚，間距設定601.5即為600*600的客廳地面磚加1.5的面磚縫，內部類型1.5mm的正方向?yàn)樵O(shè)定的面磚縫（此寬度根據實測確定），邊界1、2類型1.5mm的正方向?yàn)樵O(shè)定的墻面抹灰厚度（此寬度根據現場實測10戶型取平均值確定）。下文走廊及墻面磚排布實現方法雷同，將不贅述。
2、走廊地面磚排布方案：
因長沖廉租房項目走廊為U字型，未設計地磚波達線，給排磚合模數造成了很大的困擾。BIM工作站根據實際情況進行調整排布，如下圖。

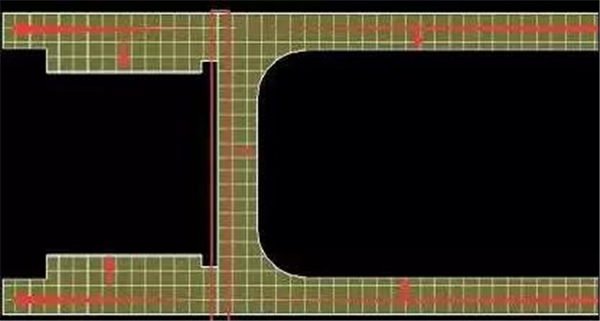

箭頭表示收磚方向，方框?yàn)檎u起鋪線
走廊由整磚起鋪線處朝東西方向收磚，南北向走廊分別朝欄板方向收磚。
走廊兩邊碎磚進行斷料組合，這樣既保證美觀又降低了損耗率。
3、墻地面磚排布方案：
原則：遇陽角由陽角起磚；主衛、廚房，遇門窗洞口，由洞口雙向起整磚。
門、窗上側半磚均勻居中。鋪粘時墻磚覆蓋地磚。 墻面磚與地面磚能對縫的盡量對縫。
因長沖廉租房項目衛生間、廚房墻面磚為300mm*450mm，而地磚300mm*300mm，用豎貼剛好合起地面磚模數，故原方案為豎貼。項目部技術負責人和經理考慮墻面磚磚邊為圓邊，不適合橫向多次切割，用豎貼方案損耗率可能會比較高，BIM工作站針對此情況做了橫貼方案與之對比。如下。

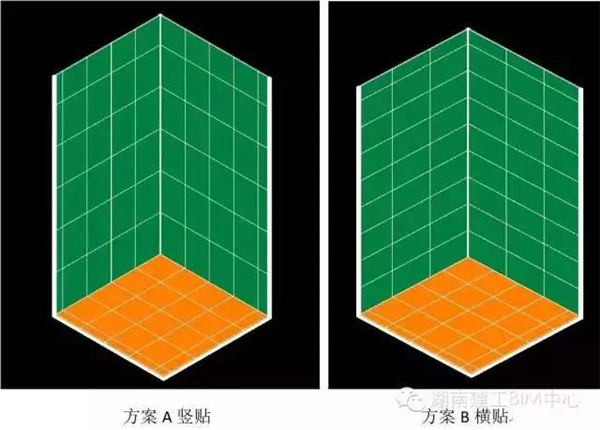

美觀性比較
上圖為兩種方案貼成后效果，可以清楚的看到，將墻面磚設計為橫向排列后，美觀性有所下降，但也符合墻面貼磚的美觀要求。
損耗率比較

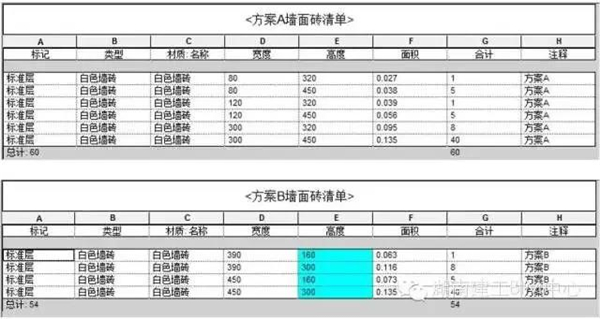

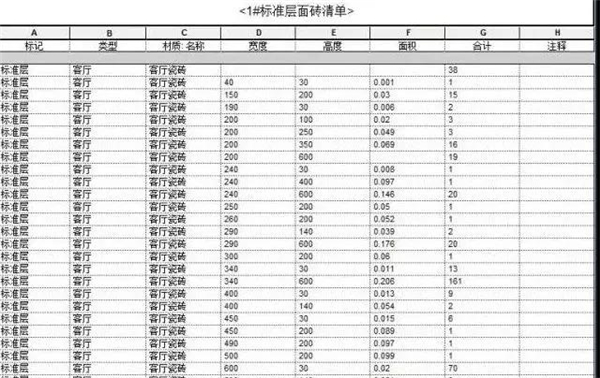

上圖為revit自動生成兩種方案墻面磚清單，可以清楚的看到，將墻面磚設計為橫向排列后，碎磚要少，而且考慮面磚不適合橫向多次切割情況，選擇橫貼方案損耗率更低。

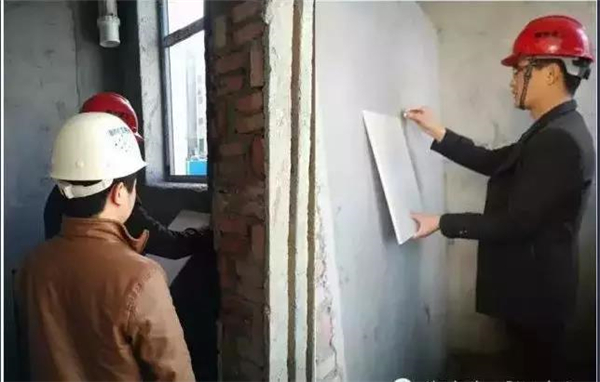

現場用墻磚劃模數比較。BIM工作站本著求真務實的精神，對revit排布出的結果，與項目部技術人員一起進行現場驗證。通過使用樣品磚劃模數線的方法，驗證出revit所出排布結果與現場完全一致，結果有可取性。
綜合比較，項目部最終選擇實用橫貼方案進行排磚。

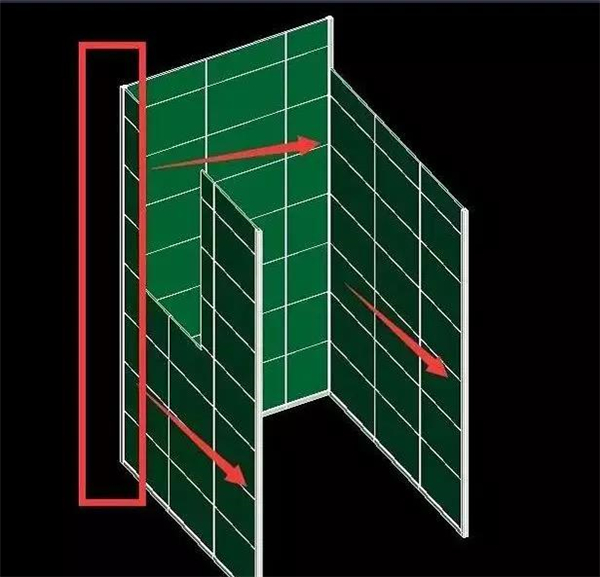

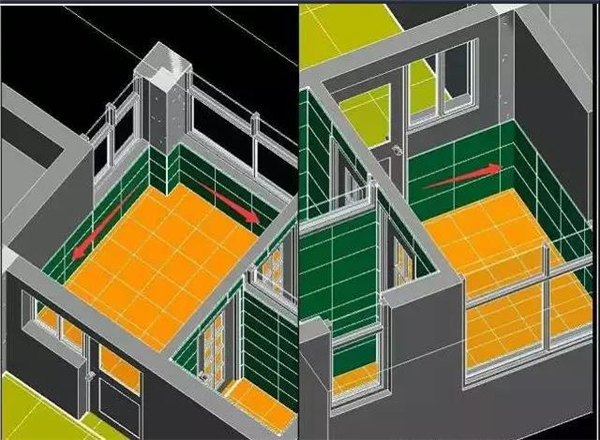

箭頭表示收磚方向，方框?yàn)槲鬯芪恢?/span>

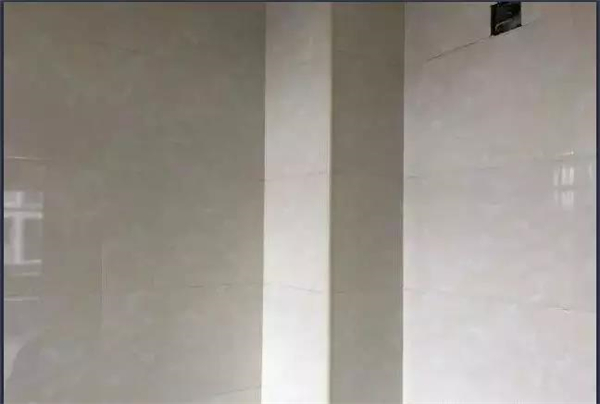

墻磚橫貼實。陽臺由陽臺落水管位置朝兩邊不顯眼背面視角收磚，盡量與地面磚對縫合模。
廚房、衛生間由污水管位置朝兩邊不顯眼背面視角收磚，靠門墻面朝門口方向收磚，盡量與地面磚對縫合模。

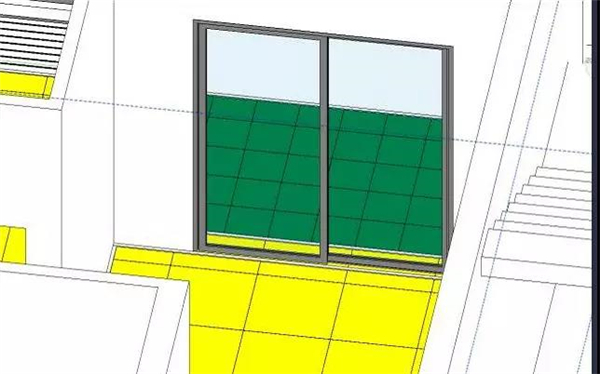

5#棟B戶型客廳-陽臺地磚排布

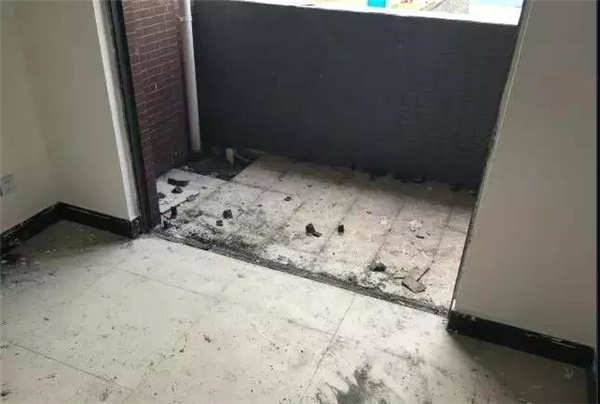

5#棟B戶型客廳-陽臺地磚實況
05排磚方案出圖統量
利用revit軟件可出圖性，出cad版電子圖及戶型三維圖對工人進行可視化交底，防止因鋪磚展開面大交底不到位造成的排磚錯誤問題，提高施工效率，有效節約用工成本。

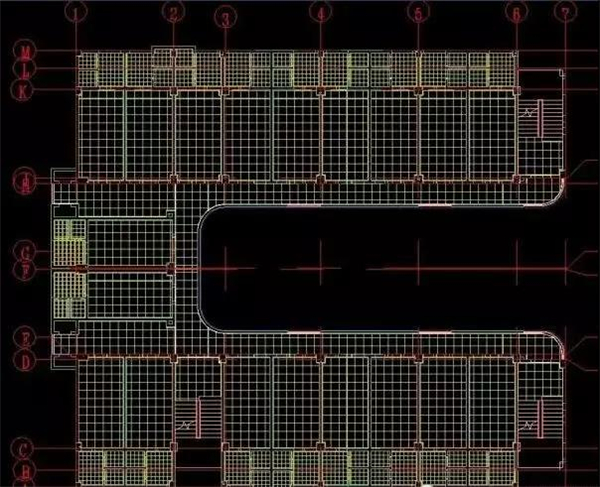

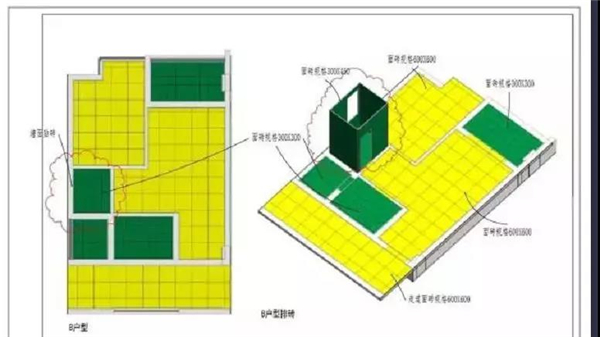

1#標準層CAD平面圖
利用revit軟件清單統計功能，自動統計每層每各區域面磚清單，有效進行斷料組合，減少裁磚浪費，降低損耗率，節約成本。
傳統建造方式的弊端之一在于成果無法有效固化，因而缺乏迭代進步的基礎，BIM技術的應用恰恰能夠彌補這樣的不足。在傳統飾面磚、地磚施工工藝中，其實就已包括排磚計算過程。本項目進行三維排布的意義在于，以直觀的三維模型，降低排磚過程中的空間想象成本，以便技術人員、施工班組，能夠?qū)⒏嗑Ｗ⒂谔岣吲糯u觀感質量與降低材料損耗。同時，將飾面磚、地磚排布成果以模型與圖紙的形式存檔，配合記錄有經驗心得的工作文檔，能夠?qū)⒓夹g(shù)經驗有效固化，為經驗傳遞與技術改進，提供比文本資料更具實用價值的資料積累。
